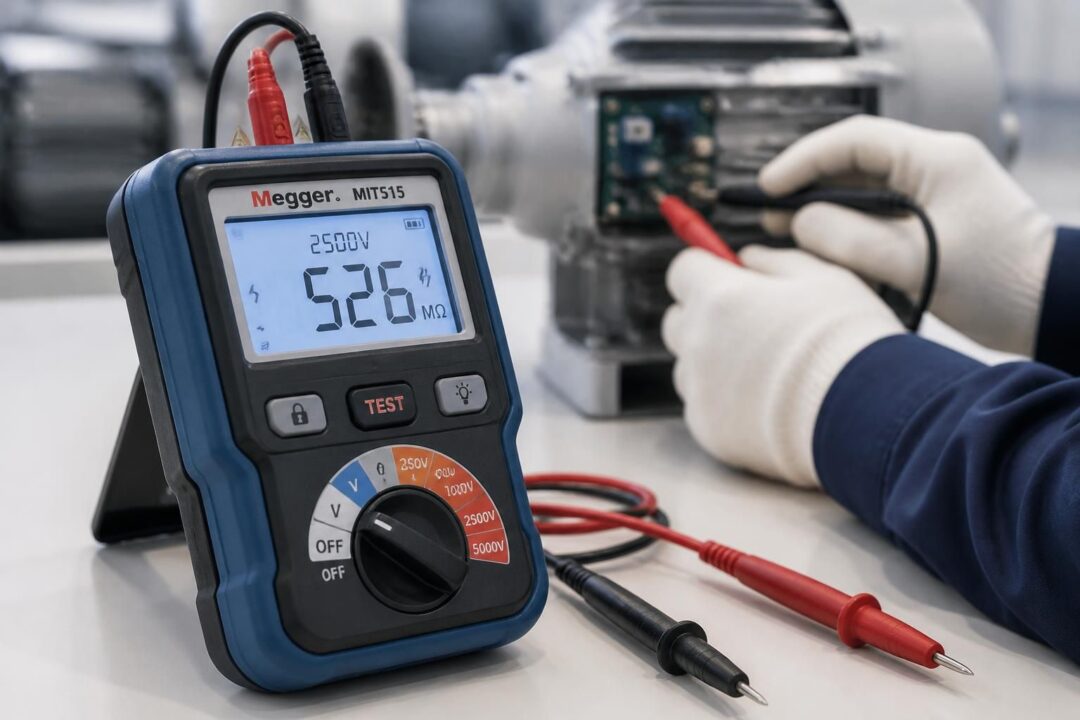

Mégohmmètre : comment fonctionne cet appareil de mesure

Mégohmmètre : principe de fonctionnement et logique de mesure de la résistance d’isolement

Un mégohmmètre sert à mesurer des résistances très élevées, liées à l’isolement électrique d’un câble, d’un moteur ou d’une armoire. Son nom dit déjà l’essentiel : « Méga » renvoie aux grandes valeurs, « Ohm » à l’unité, et « Mètre » à l’action de mesurer. L’appareil vise donc la zone où un multimètre classique devient vite inutilisable : quand la fuite de courant est trop faible pour être interprétée avec une faible tension d’essai.

La logique repose sur une idée simple : appliquer une tension continue élevée sur un isolant, puis mesurer le courant de fuite qui traverse, même faiblement, ce matériau. Ensuite, l’appareil calcule la résistance via la loi d’Ohm : R = U / I. Quand le courant est minuscule, la résistance grimpe et s’exprime en MΩ ou GΩ. C’est pour cela que les tensions d’essai se situent souvent entre 250 V et 1000 V, et peuvent monter bien plus haut sur certains modèles, jusqu’à 10 000 V dans des usages spécifiques ⚡.

Dans sa forme « classique », un mégohmmètre embarque trois briques : un générateur DC, un système de mesure de courant (équivalent fonctionnel d’un ampèremètre interne) et des bornes de sortie. Historiquement, la génération de tension s’appuyait sur des dynamos manuelles. Certains modèles ont marqué les ateliers pendant des décennies, avec une manivelle et une lecture sur cadran. Les appareils récents, eux, s’appuient sur une alimentation intégrée ou externe, puis régulent la haute tension de façon stable, ce qui rend la lecture plus reproductible d’un site à l’autre.

Cette stabilité a un impact direct sur la qualité des diagnostics. Sur une chaîne de maintenance, deux équipes qui testent le même moteur n’obtiennent pas les mêmes décisions si l’une mesure à tension variable. Avec une tension d’essai maîtrisée, la comparaison devient exploitable. C’est aussi la différence entre une donnée « vue sur place » et une donnée qui peut être suivie dans le temps, dans un rapport, puis comparée après un arrêt technique.

Les modèles analogiques utilisaient une tête de mesure avec des cadres en interaction, un commutateur de plages et des résistances de limitation. Le cadran affichait directement la résistance, car la tension de référence était calibrée. Certaines références anciennes avaient même deux échelles pour deux limites de mesure. Les versions numériques affichent un résultat traité, plus lisible, et souvent assorti d’alertes et d’un rétroéclairage. Pour des interventions sur site, cet élément change la vitesse d’exécution, surtout quand la lumière et l’accès ne sont pas favorables.

Sur le terrain, le mégohmmètre sert aussi de « juge de paix » quand un défaut est intermittent. Un câble peut tenir en continuité, puis fuir à la haute tension, à cause d’une humidité piégée ou d’une gaine abîmée. La mesure d’isolement transforme un soupçon en preuve. Insight final : un isolement ne se devine pas, il se stresse à la bonne tension ✅.

Bornes L, G, E : câblage, blindage et réduction des erreurs de mesure au mégohmmètre

• 🔗
  Borne L (Ligne)

  Se branche sur le conducteur à tester. C'est par là que la haute tension est injectée.

• ⛓️
  Borne G (Terre)

  Reliée à la terre ou à la masse. Le courant de fuite principal repasse par elle.

• 🛡️
  Borne E (Blindage)

  Récupère les fuites de surface (poussière, humidité) pour qu'elles ne faussent pas la mesure.

Une grande partie des erreurs vient du câblage. Sur la plupart des appareils, trois bornes structurent la mesure : L (ligne), G (masse/terre) et E (blindage). Ce trio ne sert pas à compliquer la vie des techniciens. Il répond à un vrai problème : les courants parasites et les pertes de surface qui faussent la lecture, surtout sur des câbles longs, sales ou humides.

Le principe de base reste la mise sous tension DC entre deux points. Pour mesurer l’isolement d’un conducteur, la configuration courante relie L au conducteur testé et G à la terre, ou à l’autre conducteur selon le scénario. Le mégohmmètre mesure ensuite le courant de fuite et traduit en résistance. Là où E devient utile, c’est lorsque des chemins de fuite externes « contournent » l’isolant. Par exemple, un câble multiconducteur posé dans une goulotte poussiéreuse. La poussière + l’humidité créent une conduction de surface. Sans blindage, une part de ce courant finit dans la mesure et donne l’impression d’un isolant interne dégradé.

Le blindage E sert à détourner ces pertes de surface. Dans une logique simple : si une fuite circule sur la gaine externe, autant la canaliser hors du circuit de mesure. Concrètement, certains cordons de test ont une construction spécifique, avec une extrémité blindée et un marquage « E » à raccorder à la borne correspondante. Une équipe de maintenance peut ainsi distinguer un défaut réel (dans l’isolant) d’un défaut « environnemental » (pollution de surface). Cette distinction évite des remplacements coûteux et des arrêts non planifiés.

Les pinces « crocodiles » jouent aussi un rôle. Elles améliorent la tenue mécanique et réduisent les micro-coupures pendant le test. Une pince mal fixée se traduit par des valeurs qui bougent, donc par un diagnostic instable. En atelier, cela se voit quand la lecture monte, chute, puis remonte. Sur un rapport, c’est difficile à défendre. Sur un chantier, cela entraîne des débats inutiles entre électricien, responsable maintenance et chef de site.

Voici une liste opérationnelle, utilisée dans une PME fictive de maintenance, « Atelier Volta », pour éviter 80 % des erreurs de raccordement :

• 🔌 Identifier le point testé et le point de référence, avant de connecter les cordons.
• 🧤 Vérifier l’état des isolants des sondes, surtout près des zones de flexion.
• 🧲 Fixer les crocodiles sur du métal propre, sans peinture ni oxydation.
• 🛡️ Utiliser la borne E en environnement humide ou sale, pour écarter les pertes de surface.
• 📏 Éloigner les cordons de puissance et des variateurs, pour limiter les inductions parasites.
• 📝 Noter la tension d’essai utilisée avec la valeur lue, sinon la comparaison perd du sens.

Dans les modèles alimentés sur secteur ou batterie, la mise sous tension se déclenche souvent par un bouton-poussoir. Certains appareils ont plusieurs boutons, chacun lié à une combinaison de tension. Cette ergonomie réduit les erreurs, car la tension choisie devient explicite. Insight final : un câblage propre et un usage pertinent de E transforment une mesure brute en preuve exploitable 🎯.

Une fois la mesure fiable sur le plan électrique, reste un point critique : la sécurité et la charge résiduelle. C’est le sujet de la section suivante.

Sécurité au mégohmmètre : haute tension, charge résiduelle et procédures terrain

Un mégohmmètre envoie une haute tension continue dans un équipement. Même si le courant est limité à quelques milliampères, le risque reste réel. Une mauvaise manipulation peut causer une électrisation, mais aussi endommager un équipement sensible. Sur site, le danger le plus sous-estimé vient de la charge capacitive résiduelle ⚠️.

Pourquoi cette charge persiste ? Un câble long, un enroulement moteur ou un filtre se comportent comme une capacité. Pendant l’essai, cette capacité se charge. Après l’arrêt, l’énergie ne disparaît pas instantanément. Si une personne touche un conducteur, le courant de décharge passe par le corps. La prévention repose donc sur une règle : décharger systématiquement l’objet testé, même si la mesure semble finie.

La sécurité commence avant même de connecter l’appareil. Seules des personnes formées et habilitées interviennent sur ces essais. Sur beaucoup de sites, l’habilitation électrique et les procédures internes complètent les exigences normatives. La pratique attendue est claire : vérifier l’absence de tension, sécuriser la zone, puis préparer la mesure.

La séquence de vérification de l’appareil est un réflexe simple, mais efficace. Elle se fait en deux tests rapides :

1. 🧪 Test « court-circuit » : relier les cordons entre eux, lancer l’essai, la lecture doit tendre vers zéro.
2. 🧪 Test « circuit ouvert » : séparer les cordons, lancer l’essai, la lecture doit grimper fortement.

Si ces deux contrôles ne donnent pas des comportements cohérents, l’appareil ne part pas sur chantier. Dans les organisations structurées, l’état métrologique compte aussi. Un mégohmmètre suit une vérification périodique et porte un marquage. Un sceau intact et une date valide simplifient les audits et sécurisent les rapports. Sans marquage, un responsable qualité peut refuser la mesure, même si la valeur semble plausible.

Sur un câble à dix conducteurs, une équipe peut enchaîner des dizaines d’essais. Là, l’usage d’une mise à la terre portable devient une routine. La méthode terrain consiste à raccorder une extrémité à la terre du site, puis à utiliser une tige isolante pour appliquer l’autre extrémité sur le conducteur testé après chaque essai. Ce geste paraît répétitif, mais il évite les « coups de jus » et les frayeurs, surtout en milieu humide.

Pour renforcer la discipline, « Atelier Volta » impose une règle interne : avant de déconnecter les crocodiles, un contrôle au voltmètre valide l’absence de tension résiduelle. Cela allonge la séquence de quelques secondes, mais réduit les incidents. Dans une logique de production, c’est rentable : un accident bloque un chantier, déclenche une enquête, puis crée de la friction côté client.

Insight final : la mesure n’est jamais terminée tant que la décharge n’est pas faite et vérifiée 🔒.

Une fois la sécurité maîtrisée, le point suivant devient stratégique : choisir la bonne tension d’essai et obtenir une mesure comparable, utilisable en maintenance et en conformité.

Choisir la tension d’essai d’un mégohmmètre : plage de mesure, précision et cas d’usage concrets

Le choix du mégohmmètre se joue sur trois axes : tension d’essai, plage de mesure et précision. Derrière ces mots, une conséquence directe : un outil mal choisi produit une mesure qui ne sert à rien, ou pire, une mesure trompeuse. Sur un parc d’équipements, la valeur absolue compte, mais la comparabilité dans le temps compte encore plus.

La tension d’essai dépend du matériel testé et des exigences internes. Les valeurs courantes en exploitation restent 250 V, 500 V et 1000 V. Sur des contextes plus spécifiques, certains mégohmmètres montent à 2500 V et au-delà. Des tensions comme 100 V ou 700 V existent aussi sur certains appareils, utiles pour s’aligner sur des protocoles internes ou des matériels particuliers. L’idée terrain est de tester l’isolant dans un scénario « stressé », avec une tension supérieure à l’usage nominal, mais dans les limites des documents techniques.

La plage de mesure doit couvrir la résistance attendue. Sur des installations saines, on peut lire des valeurs de centaines de MΩ. Sur de gros équipements, on vise parfois les GΩ. Si l’appareil sature trop vite, le résultat devient « hors plage », donc inexploitable. À l’inverse, une plage énorme ne compense pas une mauvaise précision sur les faibles valeurs, celles qui déclenchent les décisions.

La précision s’exprime souvent en pourcentage. Une précision de l’ordre de ±1 % aide à trancher sur des cas limites, quand un isolant vieillit. Un cas fréquent : un moteur qui passe l’été dans un local chaud, puis l’hiver dans une atmosphère humide. La résistance d’isolement peut varier. Certains appareils intègrent une compensation liée à la température et à l’humidité. Sans correction, l’écart peut devenir assez grand pour fausser une décision de maintenance. Une équipe qui compare « brut » risque de déclarer un défaut, alors que le contexte explique la baisse.

Voici un tableau de lecture, utilisé par un chef de projet maintenance pour choisir un appareil en fonction de scénarios typiques :

Critère 🧭	Ce que cela change sur le terrain 🔧	Exemple de décision 🧠
Tension d’essai ⚡	Plus la tension est adaptée, plus le défaut se révèle sans ambiguïté.	500 V sur armoire BT standard, 1000 V sur câble long sensible.
Plage MΩ / GΩ 📈	Évite la saturation et rend les tendances comparables d’un audit à l’autre.	Choisir une plage GΩ pour suivre des moteurs en bon état.
Précision 🎯	Stabilise les décisions sur des valeurs proches d’un seuil interne.	±1 % pour trancher entre séchage et remplacement d’un câble.
Compensation environnement 🌡️	Réduit les écarts liés à humidité et température lors des campagnes saisonnières.	Comparer deux mesures prises à 12°C et 28°C sans faux diagnostic.
Enregistrement des mesures 🗂️	Alimente des rapports, facilite la traçabilité et la maintenance préventive.	Exporter des séries pour une GMAO et suivre la dérive sur 6 mois.

Dans une logique web et data, l’enregistrement change aussi la communication. Un prestataire qui remet un fichier clair, avec tension, date, point de mesure, conditions, réduit les contestations. côté SEO et contenu, c’est le même principe : une donnée sans contexte se discute, une donnée contextualisée se défend.

Insight final : la “bonne” tension n’est pas la plus haute, c’est celle qui rend la décision stable et justifiable ✅.

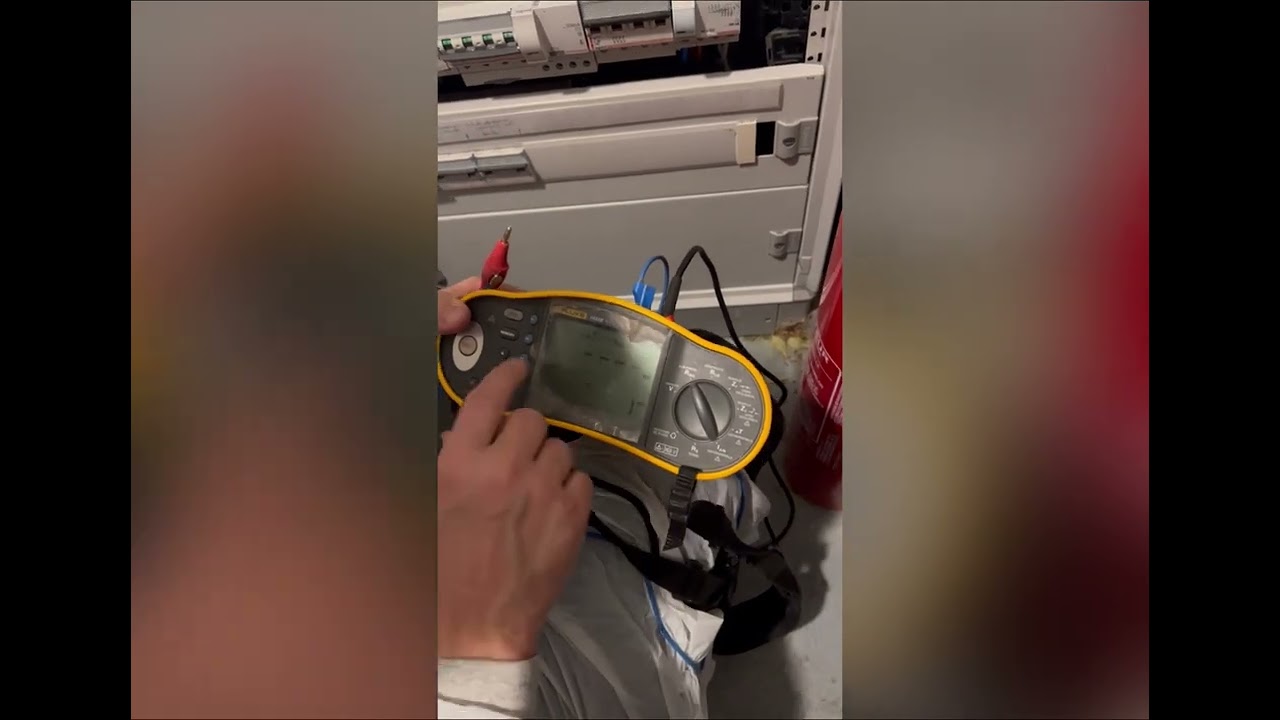

Procédure complète de mesure d’isolement au mégohmmètre : préparation, test, documentation et qualité

Une mesure d’isolement se joue en trois temps : préparer, mesurer, remettre en état. Sur le papier, c’est simple. Sur site, les écarts viennent des contraintes : planning serré, accès limité, environnement humide, et pression de remise en service. Une procédure courte, répétable, réduit les oublis.

La préparation commence par l’organisation. Le schéma de l’installation se lit avant toute action. Cela évite de tester le mauvais départ, de laisser un shunt, ou de déconnecter un élément critique. Ensuite vient la mise hors tension réelle, avec contrôle d’absence de tension. Un mégohmmètre ne sert pas à vérifier qu’un circuit est hors tension. Il sert à tester l’isolement une fois la consignation faite.

Une fois l’appareil validé (tests court-circuit / circuit ouvert), le câblage se fait de manière stable. Le choix de la tension d’essai se note. La durée de mesure se cale souvent entre 30 secondes et 1 minute. Ce temps laisse l’isolant se polariser et rend la lecture moins erratique. Sur des câbles longs, la valeur peut monter progressivement. Lire trop tôt donne un chiffre pessimiste, qui déclenche des actions inutiles.

Dans « Atelier Volta », une anecdote revient souvent : un variateur tombait en défaut isolation une semaine sur deux. Les mesures rapides donnaient 0,8 MΩ, puis 3 MΩ le lendemain. En reprenant la procédure, avec même tension et temps identique, la tendance est devenue claire : l’humidité du local faisait chuter l’isolement de surface. Le raccordement du blindage E et un nettoyage ciblé ont stabilisé les valeurs. Le coût a été celui d’une intervention, pas celui d’un remplacement complet.

L’interprétation dépend des seuils internes et des textes applicables. En pratique, une valeur inférieure à 1 MΩ sur un câble signale souvent une dégradation, alors que des valeurs de plusieurs centaines de MΩ indiquent un isolement sain. Mais une valeur n’est pas une sentence sans contexte : longueur, type d’isolant, température, humidité et historique changent la lecture. La meilleure pratique reste la comparaison à l’historique, avec la même méthode. Une dérive lente est parfois plus inquiétante qu’une valeur moyenne, car elle annonce une fin de vie.

Après la lecture vient l’étape que beaucoup bâclent : la décharge. Le circuit testé doit être déchargé, puis vérifié. Ensuite seulement, les cordons se retirent. Le poste se remet en configuration initiale : suppression des courts-circuits temporaires, remise des connexions, puis préparation au redémarrage. Cette discipline évite les pannes au redémarrage, causées par un oubli de shunt ou un conducteur mal rebranché.

La documentation n’est pas un luxe administratif. Elle sert à prouver, comparer et décider. Un rapport utile contient au minimum : l’identification de l’équipement, la date, la tension d’essai, le temps d’application, la valeur mesurée, les conditions ambiantes, et le nom de l’opérateur. Dans une organisation orientée performance, ces données alimentent une GMAO et guident les arrêts techniques. C’est là que la mesure devient un outil de pilotage, pas un simple chiffre.

Insight final : une procédure stable transforme le mégohmmètre en outil de qualité, pas en gadget de dépannage 📌.

Ce qui inquiète vraiment les lecteurs

À quoi sert la borne E sur un mégohmmètre ?

Elle capte les courants de fuite qui circulent à la surface du câble (poussière, humidité) pour les détourner de la mesure réelle de l'isolant.

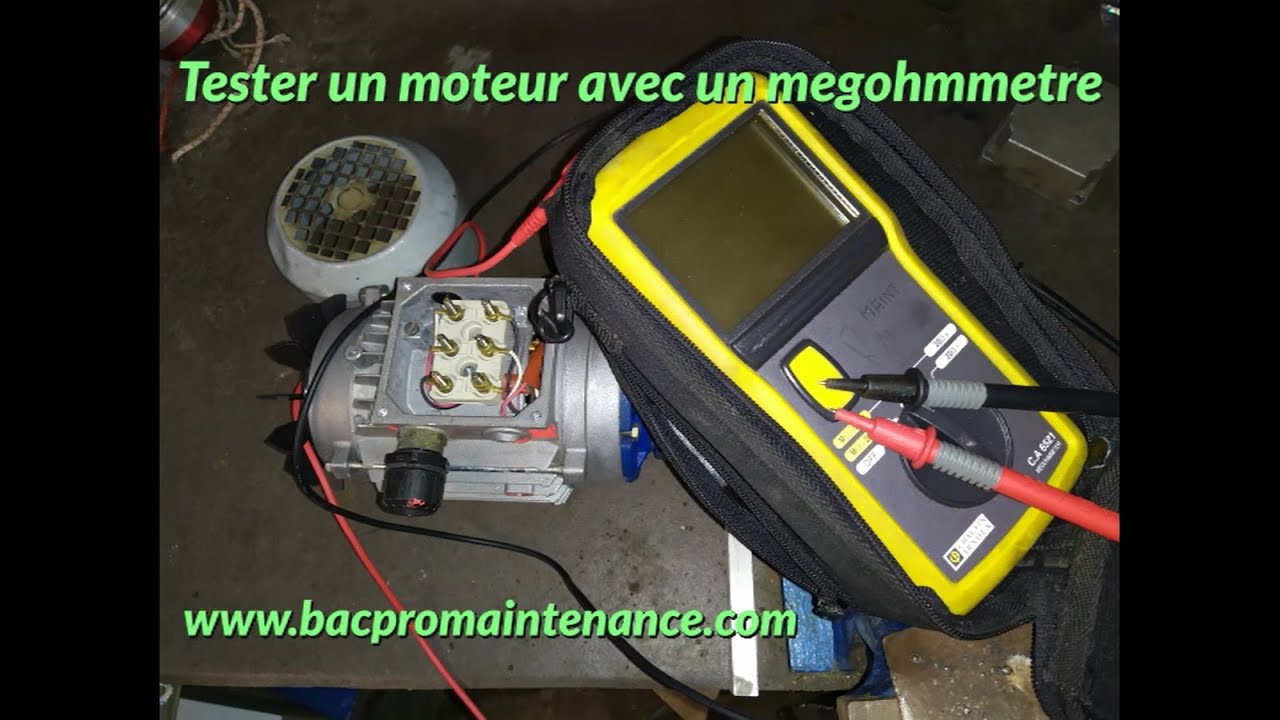

Faut-il un mégohmmètre pour tester un moteur électrique ?

Oui, surtout après une réparation ou une suspicion d'humidité. Un multimètre standard ne monte pas assez en tension pour révéler un défaut d'isolement naissant.

Quelle tension d'essai choisir pour un câble 230 V ?

En général 500 V. Pour du matériel basse tension, on reste entre 250 et 500 V. Au-delà, on risque de claquer un isolant déjà fragile.

Est-ce que je peux utiliser un mégohmmètre sur un circuit sous tension ?

Jamais. L'appareil injecte sa propre haute tension. Le circuit doit être hors tension et déconnecté de toute source.
